Extraktion (Mixer-Settler) DN100 (MS)

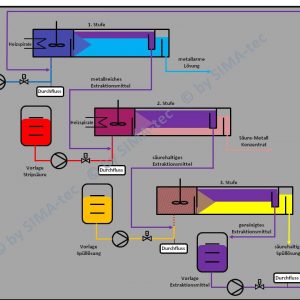

Die Testanlage zur Extraktion ist als Mixer-Settler-Anlage in DN100 ausgeführt. Sie ist eine universell einsetzbare dreistufige Anlage zur flüssig/flüssig Extraktion. Konzipiert und gebaut wurde die Anlage für Versuche zur Extraktion von Wertmetallen aus verbrauchter bzw. gesättigter Beizsäure bzw. aus Spülwässern der Galvanikindustrie. Daher sind alle Stufen in PVDF ausgeführt, so dass eine hohe Chemikalienbeständigkeit gewährleistet ist und insbesondere auch fluoridhaltige Medien verarbeitet werden können. Die Extraktion der Metalle erfolgt in der ersten Stufe, die beiden nachfolgenden Stufen dienen der Aufbereitung des Extraktionsmediums.

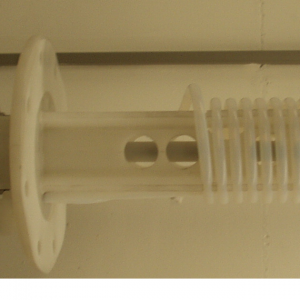

Mixer- und Settlerraum jeder Stufe sind durch Überlaufwehre voneinander getrennt. Am Ende jedes Settlerraumes befinden sich ein Überlaufwehr mit Tauchrohr zur Abtrennung der „leichten“ Phase, sowie ein Steigrohr zur Abtrennung der „schweren“ Phase. Zur Kontrolle bzw. besseren Beurteilung der Phasentrennung verfügen die Settlerräume über Halogenlampen. Die in den Mixerräumen verbauten drehzahlgesteuerten Rührwerke sind in ihrer Drehrichtung so angepasst, dass sie saugend wirken. Zur Einstellung der gewünschten Reaktionstemperatur verfügen die Mixerräume der ersten beiden Stufen zusätzlich über eine Heizspirale mit Thermostat.

Mögliche Anwendungen:

• Versuche zur flüssig/flüssig Extraktion von Wertmetallen aus metallhaltigen Lösungen in der ersten Stufe
• Versuche zur Aufbereitung des Extraktionsmittels in der zweiten und dritten Stufe
• Versuche mit hochkonzentrierten Medien
• Optimierung von Prozessparametern

Weitere technische Informationen können Sie dem Datenblatt der Anlage entnehmen.
